璃鋼貯罐設計靈活其機械性能隨工作溫度的升高而降低

璃鋼貯罐設計靈活其機械性能隨工作溫度的升高而降低

一、璃鋼貯罐設計靈活

由于玻璃鋼貯罐設計靈活性大，罐壁結(jié)構(gòu)性能優(yōu)異，纖維纏繞玻璃鋼可以改變樹脂系統(tǒng)或增強材料來高速玻璃鋼貯罐及非標裝置的物理化學性能，以適應不同介質(zhì)和工作條件的需要。所以，它是很受歡迎的一款產(chǎn)品。它的 使用非常的方便，而且功能也非常的多。它采用的是最先近的柜里面的背后排冷風的，這樣的排冷風會讓柜里的每一處都冷氣均勻的,我國有90%以上的FRP產(chǎn)品是手糊法生產(chǎn)的，其他有模壓法、纏繞法、層壓法等。日本的手糊法仍占50%。從世界各國來看，手糊法仍占相當比重，說明它仍有生命力。手糊法的特點是用濕態(tài)樹脂成型，設備簡單，費用少，一次能糊10m以上的整體產(chǎn)品。缺點是機械化程度低，生產(chǎn)周期長，質(zhì)量不穩(wěn)定。我國從國外引進了擠拉、噴涂、纏繞等工藝設備，隨著FRP工業(yè)的發(fā)展，新的工藝方法將會不斷出現(xiàn)。

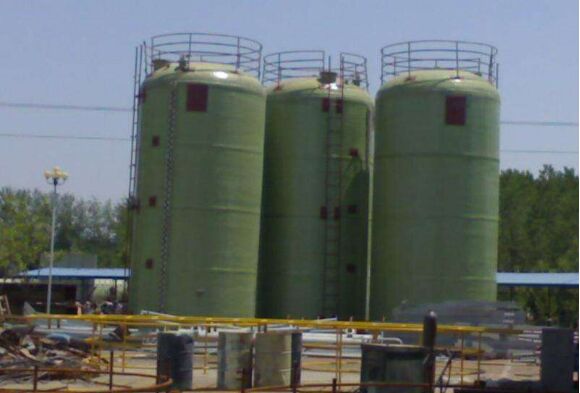

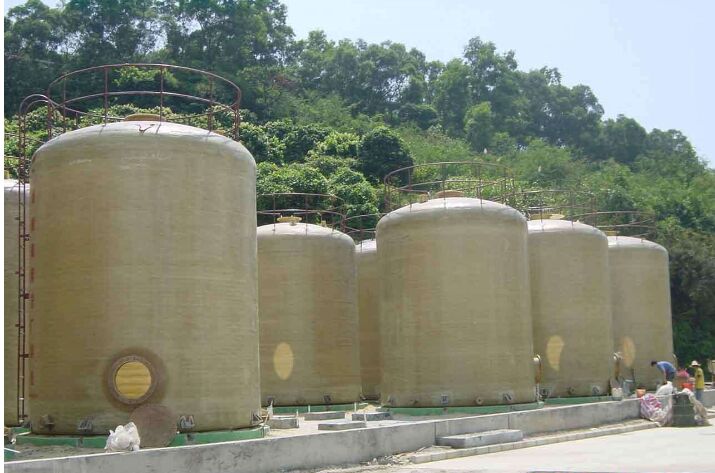

河北華強科技開發(fā)有限公司玻璃鋼儲罐施工現(xiàn)場圖：

    值得注意的是人們常常有一種誤解，認為資料中所列舉的強度數(shù)據(jù)就是實際構(gòu)件的強度數(shù)據(jù)。其實這兩者截然不同，差異較大。例如手糊聚酯玻璃鋼板，小試件抗伸強度可達200-250MPa，而在同樣原材料的3m*9m的大型構(gòu)件上取下一塊試樣，它的抗伸強度只有100MPa。這是因為兩者的制造操作條件不同，大塊板工藝條件不如小試件那樣理想。因此，在采用各類資料、書籍所給出的強度數(shù)據(jù)時，一定要注意你所設計的構(gòu)件工藝制造條件和一般小試件之間的差異，否則將會出現(xiàn)問題。

    此外，還要注意玻璃鋼/復合材料層間強度和彈性模量低的特點。層間是薄弱環(huán)節(jié)，因為層間沒有增強纖維，所以它的層間剪切和層間抗伸強度都較低，充其量也只是樹脂本身的強度。這個特點告誡人們在設計和制造玻璃鋼制品時，除工藝制造時盡量使布層間粘牢外，設計上應使層間應力降到最低，防止層間破壞情況出現(xiàn)。例如， 306#聚酯玻璃鋼的層間剪切強度只有8.9-26MPa層間抗伸強度還要低些。

    玻璃鋼的彈性模量比木材大2倍，但比一般結(jié)構(gòu)鋼小10倍。因此，在玻璃鋼結(jié)構(gòu)中，常感剛性不足，會出現(xiàn)較大的變形。為了改善這一缺點，可采用夾層結(jié)構(gòu)，亦可通過應用高模量纖維或中空纖維等來解決。

二、玻璃鋼貯罐的機械性能隨工作溫度的升高而降低

 零下10°至800°玻璃鋼罐的工作溫度與其使用的樹脂種類與固化劑及固化條件有關(guān)。玻璃鋼貯罐的機械性能隨工作溫度的升高而降低。工作溫度上限的取值，各國標準不一致。日本標準為800C;美國“ASTM”為82°;英國“BS'，為110°;"ASME”設計溫度為650°(壓力容器);國內(nèi)《玻璃鋼/聚氯乙烯復合管和管件》規(guī)定最高溫度為80°, 參照國內(nèi)外標準，工作溫度上限取200°，不同的介質(zhì)溫度應選用不同的樹脂。對于玻璃鋼儲罐的工作溫度下限值，國內(nèi)對此沒有規(guī)定。國外日本標準,AD標準、ASTM標準等對此也未作規(guī)定，僅BS標準規(guī)定最低溫度為零下30°。考慮到國內(nèi)外原材料的差異，再加之國內(nèi)手糊玻璃鋼制造廠家很多，所用原材料在技術(shù)指標上、配方上沒有統(tǒng)一標準，成型后的玻璃鋼儲罐在質(zhì)量上差異很大，所以，工作溫度下限暫定為零下100°。但用戶可以根據(jù)當?shù)氐膶嶋H使用經(jīng)驗和制造廠的加工水平確定玻璃鋼儲罐的最低工作溫度。玻璃鋼儲罐壁溫不僅受內(nèi)存介質(zhì)的影響，同時也受安裝地區(qū)環(huán)境溫度的影響，玻璃鋼儲罐的最低工作溫度除考慮工藝操作條件等因素外，尚應考慮環(huán)境溫度。若玻璃鋼儲罐的壁溫由大氣環(huán)境氣溫條件所確定，其最低工作溫度可按該地區(qū)氣象資料，取歷年來月平均最低氣溫的最低值。

以上是河北華強科技開發(fā)有限公司專業(yè)技術(shù)人員為您詳解的 璃鋼貯罐設計靈活其機械性能隨工作溫度的升高而降低，希望對您有所幫助，如果您有這方面的需求請聯(lián)系我們或來直接廠參觀訂購，總經(jīng)理及全體員工熱忱歡迎您的到來！
